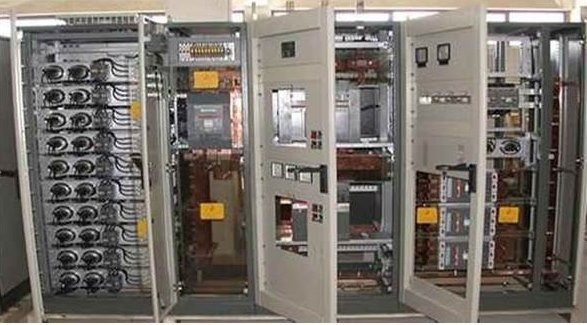

Paslanmaz Klima Pano Odaları

PANOLARDA SICAKLIK DEĞİŞİMİ NEDEN PROBLEM OLUR ?



A ) YÜKSEK SICAKLIKLARIN YOL AÇTIĞI SORUNLAR ;

-Sürücü performansı azalır.

-Voltaj kaybına yol açar.

-Plastik materyaller erir.

B ) DÜŞÜK SICAKLIKLARIN YOL AÇTIĞI SORUNLAR ;

-Batarya ömrü azalır.

-Pano verimi düşer.

-Soğuyan havada bağıl nem arttığı için çiğ noktası sıcaklığına inen hava yoğuşur ve kablo bağlantılarının korozyona uğradığı görülür.

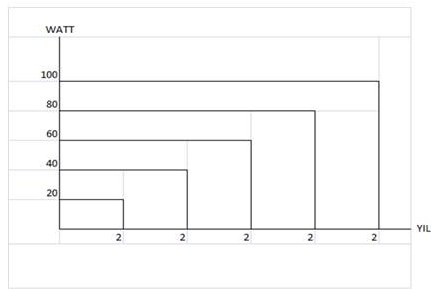

AŞAĞIDAKİ TABLODA ELEKTRONİK ALETLERİN ISI KAYBI GÖSTERİLMİŞTİR

-Yarı iletken ve geçirgen yoğunluğu performansı her 2 yılda bir ikiye katlanır. ( Moore’s Lav Naimed For İntel Faunder Dr. Gordon Moore)

-Yani her 2 yılda bir panolarda ilave soğutma yükü ortaya çıkacaktır.

-Bir pano yeni alındığında 20 watt ısı yayarsa 8 yıl sonra 100 watt ısı yayar.

-Elektronik panolarında ve pano odasındaki her 10 C sıcaklık artışı panoların ve elektrik cihazlarının ömrünü yarı yarıya azaltır.

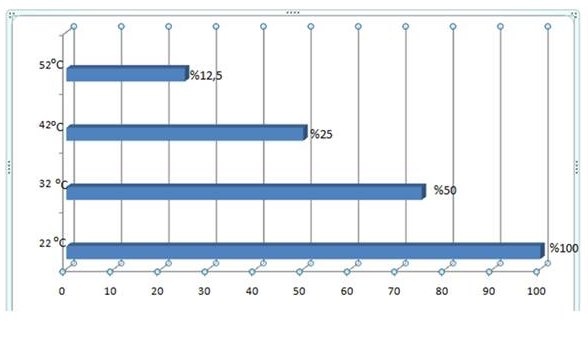

ELEKTRONİK BİLEŞENLERİN YAŞAM BEKLENTİ YÜZDESİ

Yani bir pano odasını 22 ⁰C ‘de tutmak panonun ömrü imalatçı firmanın verdiği ömür ile örtüşür. Fakat 22 ⁰C değil 32⁰C tutulursa ömrü % 50 azalır. Örneğin 10 yıl boyunca kullanılacak pano 5 yıl kullanılır. Buda işletmeyi zarara uğratır.







PANO ISI YÜKÜ NASIL HESAPLANIR ?

W=V.A

ÖRNEĞİN : 115 V ve 17 amper gelen bir panonun yaydığı ısı miktarı nedir? (verim %90 ortalama)

CEV) W=V.A=115V.17A=1955 W

Pano odasında 20 tane pano olsun.

20x1955W = 39100 W

39100 %10 = 3910 W = 3.9 KW ısı yayar.

Pano 230 vac ve 12 amper olursa ;

230Vx12AX20 adetx. = 5.5 kw ısı yayar. Pano etiketinde giriş ve çıkış gücü yazarsa

Giriş ve çıkış ortalama 5 kw alınırsa 20.5.  = 10 kw ısı yayar (ortalama 1 pano odasında )



ODADAN PANOYA GEÇEN ISI TRANFER TABLOSU

Pano odalarına ısı yükü toplam 2 kaynaktan gelir.

1) Panolardan

2)Dış ortamdan gelen



DELTA-T ( Oda ile pano arasındaki sıcaklık farkı)

Pano odasında 100 m2 lik yüzey alanına sahip olan panolara maximum dış sıcaklıkta pano içine geçen ısı miktarı

Tahmin edilen iç ısı transfer yükü delta-t =37⁰C -22 ⁰C = 15 ⁰C

ISI TRANFERİ=43 WATT/m2 (YUKARIDAKİ TABLODAN BELİRLENMİŞTİR).

Toplam ısı transfer yükü = 100x43 = 4300 watt =4,3 kw

Ortalama bir pano odasında panoların toplam soğutma yükü 10 kw+4,3 kw =14,3 kw ısı yükü ortaya çıkar.

Sonuç olarak panoların , garanti süresince belirlenen ömür beklentisini karşılayabilmesi için pano odasının 22 ⁰C olması gerekir. Üretimi yapacağımız paslanmaz çelik soğutucu klima ile arızalarından doğan aksaklıkları gidererek üretim kesintilerinin önlenmesi amaçlanmaktadır.
